灌溉水表

灌溉水表

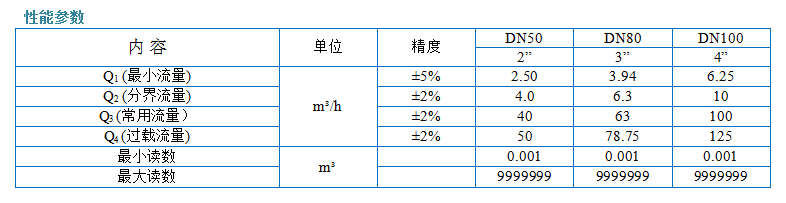

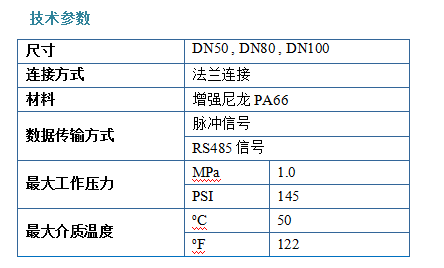

IrriRich的机械水表系列农用灌溉表，主要用于农业灌溉，测量流经主管道的灌溉用水的用水总量。具有结构设计先进，量程大，精确度高，流通能力大，压力损失小，性能曲线稳定，结构紧凑、坚固，测量机芯可拆卸、更换，内调式结构，并且多片式塑料叶轮安装于流道上方，残留固体杂质引起的紊流现象少。

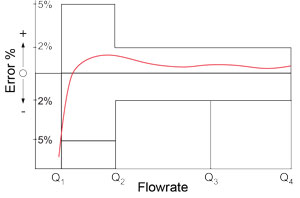

精度曲线

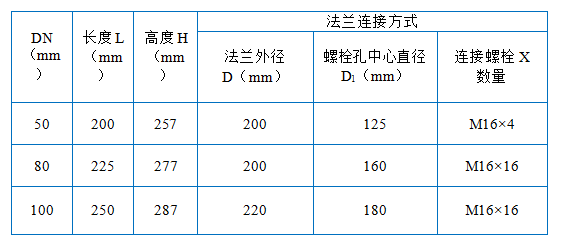

外形尺寸：
数据传输

特性:
感应式传感器技术；
超低功耗微电子技术，单电池供电；
低功率无线通讯技术；
自诊断和外部破坏检测；
模块化设计，即插即用。

功能:
实时双向读取功能；
数据采集功能；
数据记录功能；
内置实时时钟，并支持来自集中器、采集器和手抄式抄表器的校时命令；
泄漏数据管理功能；
回流数据管理功能；
工作寿命预警功能；
数据中继传输功能。

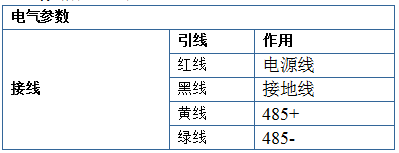

接线定义:
终端引出 6 根不同颜色线缆。按顺序分别为红、黑、黄、绿、白和棕。 Ø
红线：总线电源，3.6V≤U≤24V Ø
黑线：总地线 Ø
黄线：485+ Ø
绿线：485- Ø
白线：正向流量时，一个脉冲当量产生的脉冲，宽度为 64ms Ø
棕线：反向流量时，一个脉冲当量产生的脉冲，宽度为 64ms

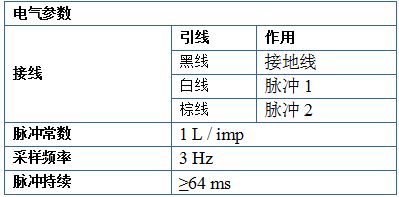

脉冲信号输出:
RS485 信号输出:
终端采用 RS-485 通讯方式，采用客户自定义协议与标准 Mod-Bus 协议结合.
通讯地址：广播 0; Slave:1(可配置)
波特率：9600（可配置 2400,4800,9600）
数据位：8 位

数据传输

脉冲信号输出:
